電源装置の設置状況例
（道路【ﾄﾝﾈﾙ】監視装置） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
機側制御装置⇒ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
全天候型
無停電電源装置⇒ |
|
|
|
|
|
|
|
|
|
|
|
|
| 当社ではかねてより大手通信機メーカにCCTVカメラ用、観測機器用等として高放熱型屋外筐体を納入するとともに、CCTVカメラ用、道路冠水警報システム用として屋外設置の無停電電源装置を、中央官庁、地方自治体に多数納入してまいりました。 |
|
|
|

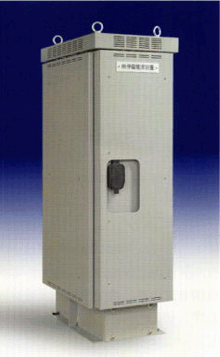

和幸製作所ではこの度、諸般のニーズに対応すべく、「駐車場管理システム」用としての屋外型無停電電源装置を開発・商品化致しました。
”備えあれば憂いなし”です。 ご採用をお勧め致します。
|
|

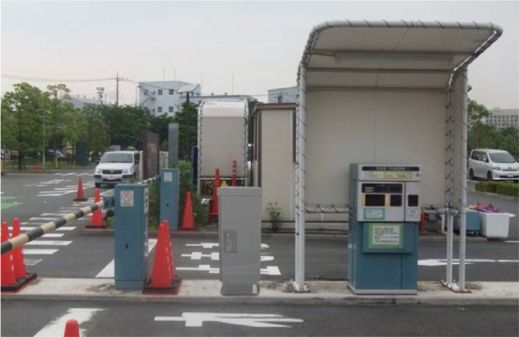

施工例
|
|
|
主な仕様 |
|
項目 |
内容 |
備考 |
|
環
境 |
設置場所 |
屋外 |
|
| 周囲温度 |
-10℃〜+40℃ |
寒冷地仕様可（ｵﾌﾟｼｮﾝ） |
| 湿度 |
90％以下 |
結露無き事 |
| 風速 |
50ｍ/ｓ |
最大風速 |
|
交
流入力 |
電圧 |
100V（90〜110V) |
|
| 相数 線数 |
単相2線 |
|
| 周波数 |
50/60Hｚ |
|
| 最大入力電流 |
7A |
|
|
交
流出力 |
定格出力容量 |
1500W |
待機時負荷容量300VA(240W) |
| 短時間許容最大負荷700VA(560W) |
| 定格電圧 |
100V±3V |
|
| 相数 線数 |
単相2線 |
|
| 定格周波数 |
50/60Hｚ |
|
| 波形歪率 |
正弦波 歪率3％ |
|
| 停電切替時間 |
無瞬断 |
|
| 直送ﾊﾞｲﾊﾟｽ |
有り |
手動切替 |
|
蓄電池 |
種類 |
制御弁式鉛蓄電池 |
|
| 公称電圧 |
24V |
FLH12V40AH×2組 |
| ﾊﾞｯｸｱｯﾌﾟ時間 |
2時間以上 |
上記出力容量にて（通常ｼｽﾃﾑ起動状態） |
|
他 |
外部信号 |
インバーター停止時 |
無電位ON信号 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
| 筐体 |
基本構造 |
ステンレス製自立型 換気構造 |
|
| 保護等級 |
IP44 |
|
| 耐震強度 |
水平加速度 9.8ｍ/ｓ²（１.0G) |
機械的構造的損傷のないこと |

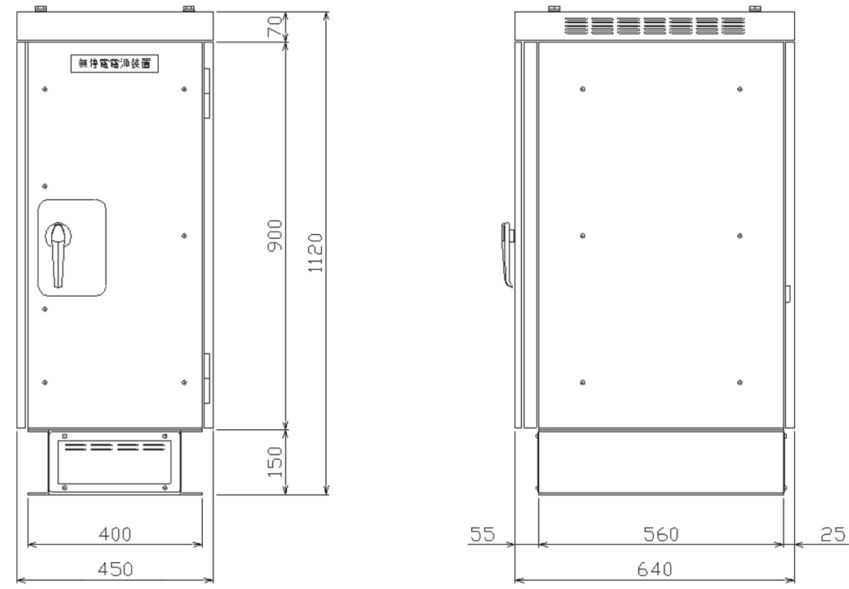

| 外形寸法 |
W450×D640×H1120 |
ベース含む |
|
|
|
|
|
|
|
|
|
|
|
|
